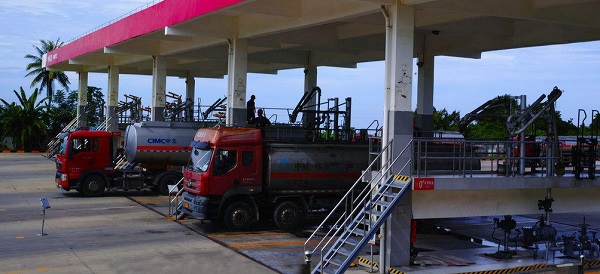

石化產品裝車系統 自動裝車計量系統（自動裝車控制系統）的工藝流程包括一些數據采集設備、控制設備、安全保護設備。分別如下：

　　（1）流量計：一般采用質量流量計（或螺旋轉子體積流量計）。流量計的流量信號輸出一般為脈沖輸出。裝車控制儀采集其流量信號完成對已裝車量的計量，流量計的精度直接影響整體裝車系統的精度。

　　（2）閥門：為消除裝車過程中出現“水擊”現象，提高裝車的精度并滿足國家裝車安全標準要求，裝車系統控制閥一般選擇氣動兩段切斷球閥，閥門受裝車控制儀控制。

　　（3）消氣過濾器：為一種安全保護設備，用于過濾液體中的一些雜質以免損壞流量計和閥門，一般常配置在體積流量計系統中。

　　（4）防溢開關：是一種防止裝車過量而冒罐的安全保護裝置。

　　（5）靜電接地夾：與大地連接，將槽車上的靜電倒人大地。當接地夾與槽車接觸不良時其觸點信號進入裝車控制儀，裝車控制儀將輸出控制信號自動停止裝車。

　　（6）可燃氣體探測器：在裝車現場檢測揮發性氣體是否在要求標準范圍之內，如果一旦濃度超標，則發出報警信號給裝車儀和上位機，輸出信號命令停止裝車。

　　（7）付油泵：是裝車的動力裝置，其起、停受裝車控制儀控制。由于泵一般為強電供電，所以其起停控制信號必須先發到電氣開關柜，然后再由電氣開關控制輸出。

　　（8）裝車鶴管：是實現裝車的主要設備之一，物料通過裝車鶴管輸送到槽車之中，配套活動梯，供操作工人進行鶴管對位。

　　（9）定量裝車控制儀：是實現定量自動裝車的核心設備。其主要功能是對裝車過程進行程序控制和安全聯鎖。
