PLC控制系統有何優越性？PLC控制系統是什么？PLC控制系統的優點有哪些？石油、石化、部隊、民營企業等行業的煉油廠、化工廠、油庫定量裝車控制系統生產廠家深奧圖解說PLC控制系統有何優越性，基于PLC的分布式定量裝車控制儀的設計有什么功能與特點。

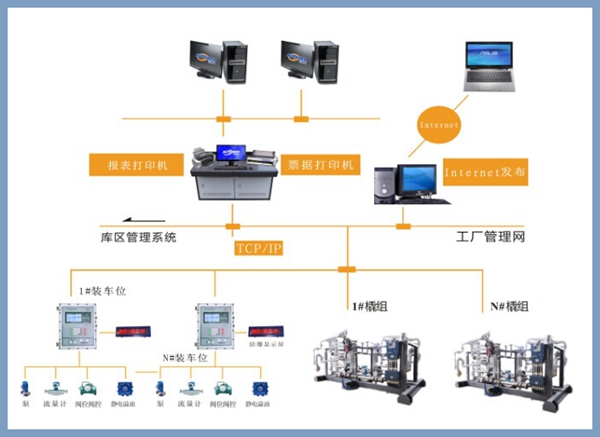

plc控制系統控制結構圖

　　PLC控制系統是以微處理器為基礎發展起來的，是集自動化技術、計算機技術、通信技術、先進制造技術為一體的新型工業自動控制裝置。那么PLC控制系統有哪些優點呢?下面就來為大家介紹一下：

　　(1)成本低

　　PLC成本低的主要原因是不需要額外布線，因其內部配置的配電網絡可以直接作為傳輸線路應用，因此使投資的成本得以大大減低.

　　 (2)范圍廣

　　電力線的規模之大一直是其他任何網絡都無法與之相比擬的、其覆蓋范圍更是最為廣泛的，它可以毫不費力地滲入到各個家庭內部，而且無論在家里的哪個角落，只要將其連接到電源插座上，就可以立即享受PLC所帶來的上網高速率，這為互聯網事業的發展與進步創造了很大的發展空間。

　　(3)速率高

　　PLC的傳輸速率極高、并且可以輕松地支持各種網絡上的應用。

　　PLC控制系統有何優越性？那么基于PLC的分布式定量裝車控制儀的設計有什么功能與特點？深奧圖AWZ定量系統定量裝車控制儀基于PLC設計，提供通訊接口、顯示設備并具備通訊協議。其基本組成部分包括：中央處理及數據采集單元（PLC，集成CPU及I/O接口）、顯示單元（LED液晶顯示設備）、鍵盤單元、接口單元（輸入、輸出端子排）和電源單元（220VAC）組成。現場配有質量流量計、電液閥、聲音報警器、泵、靜電溢油保護器等組成一開環控制系統。

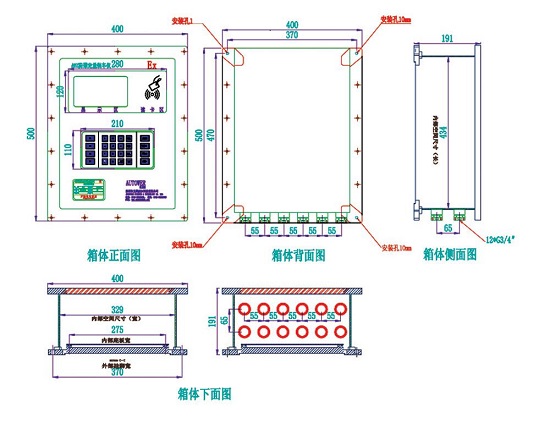

定量控制儀

　　CPU單元根據上式把實時信號處理結果及時向系統發出控制命令，使電磁閥、泵按照一定的時序完成過程控制任務。信號采集是把現場流量計的信號通過管線及PLC的接口單元傳送到PLC控制器進行處理，最后通過通訊將數據傳送到上位機進行處理。本系統定量裝車控制儀的硬件主要由一塊一體化PLC模塊，一塊液晶LED帶背光的顯示屏，一個操作鍵盤，及其他輔助設備（接線端子，電源，防爆外殼）構成。基于這種硬件設計和構成使得整個裝置與傳統的單片機集成電路構成的系統具有許多天然的優點。

二、基于PLC的分布式定量裝車控制儀的主要功能

1.參數設置功能

 　　裝車儀可以根據需要，通過遠程監控計算機和裝車儀設定發油的參數（現場設定需要有管理密碼）這些參數包括：流量系數、流體密度、提前量、開發延時時間、裝車配比、快慢比、介質參數等。

2.定量發油控制

　　確定裝車儀工作參數之后，裝車儀就會按照指定的程序完成自動發油過程，當發油量達到指定值后，自動停止發油。（現場3模式，在停止發油時，并將最終的發油數據結果通過手機短信的形式發送到指定的手機上，以便上級能及時的了解裝車情況）

3.溢油保護功能

　　當發生溢油時，自動停止發油。

4.靜電接地保護功能

　　當檢測到系統沒有安全接地時，停止發油。

5.強制連鎖及設備發油自檢功能

　　當溢油或靜電有一項發出報警時，此連鎖功能可以自動切斷閥泵的供電，以實現不通過PLC控制便可以實現停止發油的功能，防止PLC引出現失控，而導致不必要的損失，使系統更加安全可靠。

　　發油自動檢測功能是當PLC打開閥門后，如果因閥沒打開或流量計壞了而導致沒有流量信號，裝車系統會停止裝油并發出報警提示。

6.掉電保護功能

　　發油過程中出現意外掉電可保存發油參數，通電后可繼續發油。

7.數據采集功能

　　裝車儀可采集流量計的脈沖信號，和PT100的溫度信號，還可以接入防溢油靜電保護器等開關量信號

8.現場急停功能

　　裝車儀和遠程監控畫面上均設有緊停按鈕，若發油時現場發生緊急情況，操作員只需要按緊急按鈕即可立即停止發油。

9.遠程和現場實時監控功能

　　裝車儀配有高亮度的LED背光顯示屏，現場操作時，實時顯示發油進程和相關的設備狀態，如果連接上位監控軟件則上位監控軟件也可以實時的顯示發油過程和相關的設備狀態；遠程操作時，遠程監控計算機與裝車儀同步實時顯示發油進程和相關設備狀態。

10.遠程/現場發油模式轉換功能

　　一般情況下均通過上位機遠程發油，也可以根據需要在現場直擊發油，本系統中每臺裝車儀式一個完整的計量控制和顯示單元，獨立于上位機。

11.給現場儀表供電供功能

　　本裝車儀還提供了電源輸出端子，為現場儀表如流量計，閥門提供24VDC和220VAC兩種類型的電源。（220VAC強點輸出，如需要此功能請注明）

12.存儲打印發油記錄的功能

　　上位機能夠自動記錄所有裝車記錄并保存到數據庫，以便日后查詢、統計和報表打印。

13.通訊聯網功能

　　本裝車儀是一個開放性的系統，具有強大通訊聯網功能，可以通過RS485網絡與上位機和其他系統相連。

14.設備自檢功能

　　系統自動檢測裝車儀的工作狀態，在監控計算機可以遠程的監控裝車儀的狀態，裝車儀發生故障時，系統會自動報警。

15.操作權限設置

　　只有需要設置相關參數時才需要操作密碼。

16.付油票據的密碼識別功能

　　當提油客戶在操作面板輸入，票號和預裝量時，只有與上位機設定的值相同，才可以進行裝車，否則，系統不會啟動裝車。

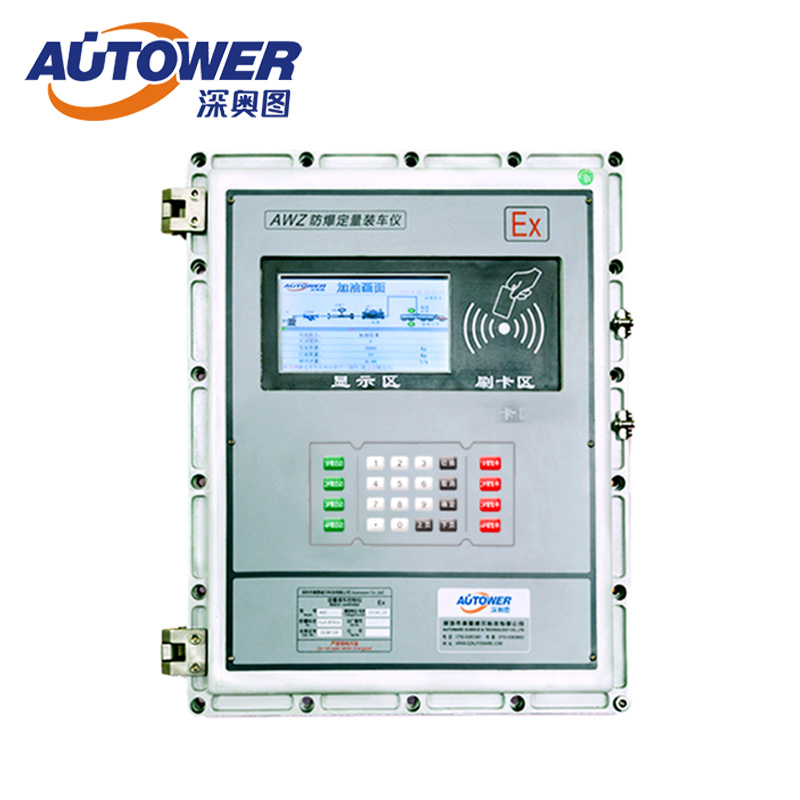

定量裝車控制儀

三、基于PLC分布式定量裝車控制儀的主要特點

1.高可靠性

　　深奧圖AWZ定量裝車儀全部采用技術成熟、性能可靠的工業級產品，其核心控制器采用工業上常用的可編程控制器，LED背光顯示屏和鍵盤輸入部分均采用先進的控制操作終端，上位機監控軟件采用先進的VS編程平臺，使得該產品在先進性和可靠性上具有其他單片機類產品無以匹敵的絕對優勢。

2.靈活的聯網功能

　　深奧圖AWZ定量裝車儀采用RS485通訊。

　　RS485通訊有2種通訊協議即MODBUS協議和KelinkBus協議。

3.種協議更加擴展了上位機的監控功能

       使得上位機軟件與任何一種軟件有效的融合成為可能。

4.易于維護和使用

　　系統采用模塊化設計，各模塊安裝簡便易于維護

　　軟件采用圖形化中文界面，易于操作。

5.多種發油模式供你選擇

　　發油模式為：現場模式0、遠程模式1、遠程模式2.、現場模式3、現場模式4

　　現場模式0：普通的現場發油，但如果接入上位機，上位機可以實時的檢測裝車過程中各個設備的狀態。

　　遠程模式1：必須接入上位機，由上位機開出要裝車的裝油量，然后用戶則到現場將票號和預裝總量輸入，必須與上位機開出的裝油量一致，否則無法進行裝油。裝油過程上位機可以進行實時的監測。

　　遠程模式2：裝車的各個過程完全由上位機來控制，此時的裝車儀的鍵盤輸入將不起作用。同時上位機也可以實時監測，裝油狀況。

　　現場模式3：與現場模式不同的是，裝車完畢后將裝車量以短信的形式發送到指定的手機上。

　　現場模式4：筒裝模式，設置了裝車預裝量后，以后就不需要設置了。只需要按裝車按鈕即可實現定量的桶裝。

　　PLC控制系統有何優越性？ 石油、石化、部隊、民營企業等行業的煉油廠、化工廠、油庫定量裝車控制系統生產廠家深奧圖解說PLC控制系統有何優越性之后，如果您對基于PLC的分布式定量裝車控制儀想了解更多
